PTFE
PTFE ハチの巣形状
半導体関連企業様向け
事例内容

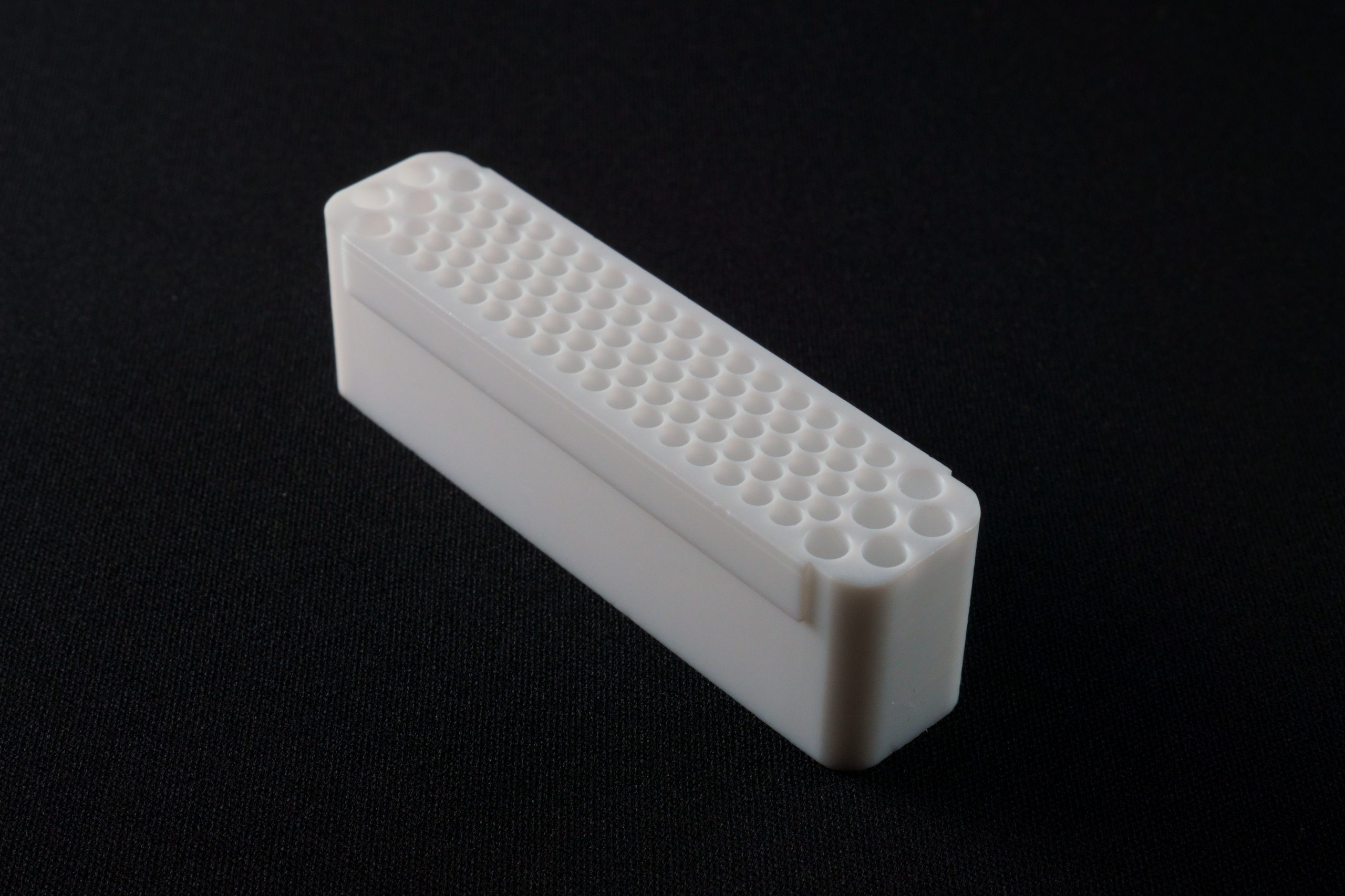

難加工素材である厚物PTFE原板に対して、
合計92個もの穴をあける製品の加工に挑戦しました。
「バリ無きこと」の文言通り製造するにはどうするか・・・
設計から刃の選定まで、各所にこだわりを持って作り上げました。
加工内容
マシニング加工
製作期間
2022年8月
費用
1個試作時 15,000円
課題・背景
- 製品の穴同士の配置が近く、寸法上切削が難しい
- フッ素原子の結合性は高い材質のため加工が難しい
PTFEの構造式は左図の通りです。
構造上フッ素原子の結合力が高く、切削もしづらいというデメリットがあります。
この問題を解決するために、刃の選定と切削時間の設定をこだわりました。
＜お客様へお願いしたこと＞
上記を作成するにあたり、お打合せの段階であらかじめお客様より図面を頂いておりました。
しかしながら試作の前には、弊社より一部設計変更の相談をさせていただきました。
お客様の要望と製品製造の実現を両立させる大切な工程です。
