UHMW-PE
UHMW-PE 摺動部品
食品加工機器メーカー様向け
事例内容
UHMW-PEと聞くと何のことか分かりにくいですが、超高分子ポリエチレンと聞くとご存じの方も多いと思います。
耐摩耗摩擦性・耐衝撃性・自己潤滑性に優れ、比較的安価な万能材料であるUHMW-PEを削りました。
加工内容
NC旋盤加工
製作期間
2022年10月
費用
1個試作時 9,800円
課題・背景
- UHMW-PEは線膨張係数が大きく、寸法安定性が悪い
- バリが発生しやすく、除去しにくい
UHMW-PEの構造3D略図は左図の通りです。
炭素原子と水素原子が直鎖上に結合しています。
普通のポリエチレン比べて、分子の結合数が絶対的に多いです。
単純な構造ですが、分断するとバリの発生に繋がりやすいです。
＜製作にあたって＞

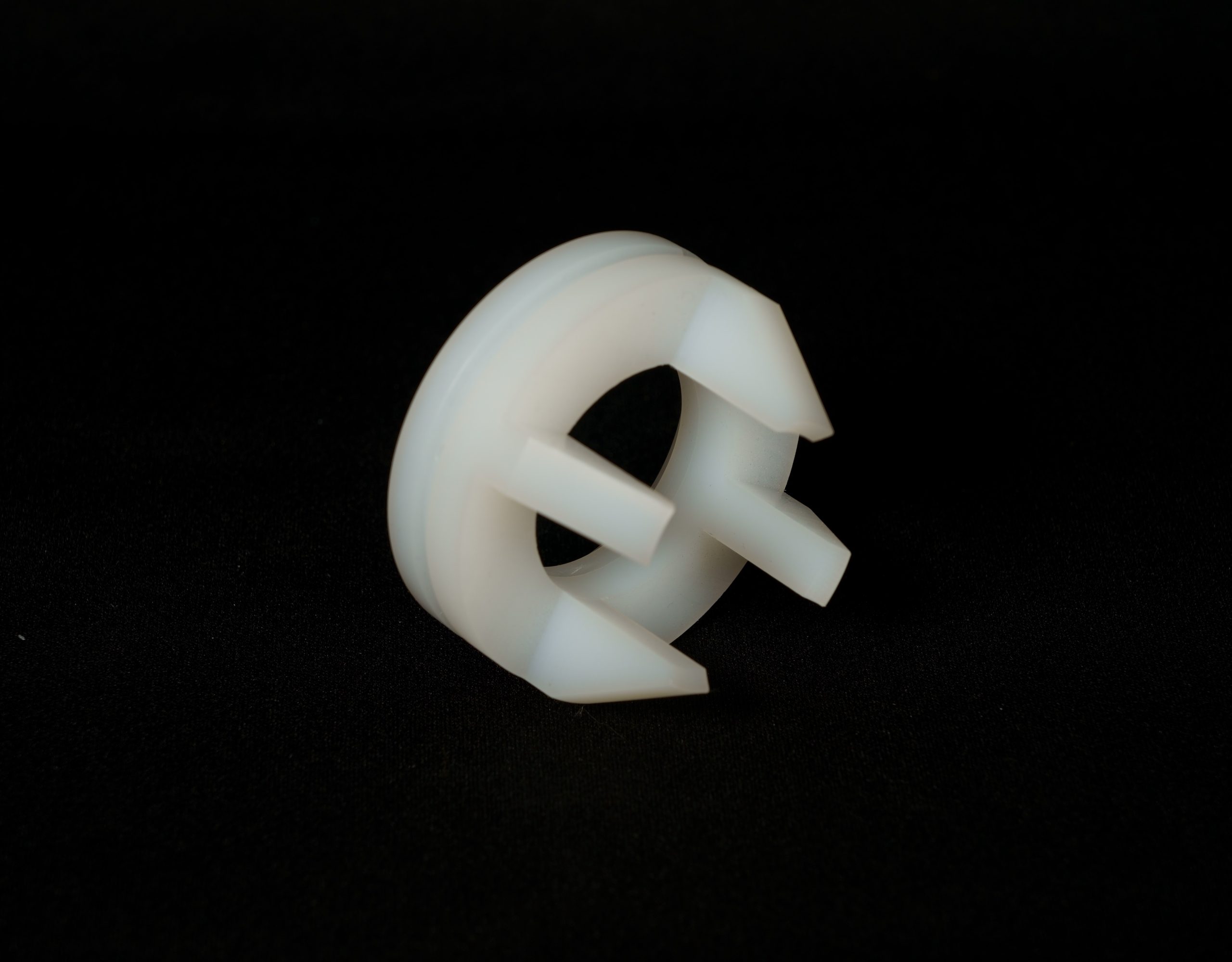

形状を見るとわかるように、表面にRがあるほかピン角部もあり、バリが目立ちやすい形状でした。当社では削る時間をシビアに調整し、お客様にご納得頂ける公差範囲に抑えました。
試作提出時には当社で寸法確認を行い、再度お客様にも取り付け評価をして頂きました。
